德国 ROSLER振动耐磨试验机 R180/530 TE-30”的详细描述:

一般介绍

振动试验机槽口尺寸：125×530mm

振动试验机重量：120kg


1、振动马达：功率1.1kW；转速：每分钟3000转；频率：50HZ

   电压：380V

2、螺旋弹簧，橡胶螺丝和螺母

4、耐磨试验槽

5、双向底部出水口

7、进水进溶液口

其它：底部四个橡胶脚，橡胶软管件。

1.计时值         2.面板复位键              3.系统复位

4.模式键：各种工作模式及延时范围设定键       5.显示键：从设定状态返回

6.设定键          7.设定值

定时器的操作流程

1、先设定定时器内部参数 ：

a.按MODE键出现时间单位，S、M、H按1（设定键）一般设置为H,M(小时和分钟)

b.再按MODE键按1(设定键)设置为up/dwn U

c.再按MODE键按1（设定键）设置为out/mode A-3

d.再按MODE键按1(设定键）设置为out   HOLD

e.再按MODE键按1(设定键)设置为KP-1

f.设置完成   按DISPLAY(显示键）从设定状态返回初始画面。

2、在初始画面设置试验的时间，累时器上1、2、3、4数字键分别为:1对应着分钟的个位数，2对应着分钟的十位数，3对应着小时的个位数，4对应着小时的十位数（1、2、3、4在设定时间时数值是由0-9转换的）

3、时间设定好后按RESET(归零键)清除上一次试验的记录。 4.定时器设置完成。

使用说明

一．前奏

① 目的：

振动耐磨试验的目的是把产品放在特殊的振动磨损机中，使用特殊的磨损颗粒来模拟样品在正常使用状况下的磨损。这种测试只适用于整个工件（比如配有电池的手机）。在产品的研发阶段，可以对产品的塑料模型进行磨损测试，来对产品进行评估。

② 需求：使用的磨损介质：

- 黄色圆锥体：德国R?sler磨损颗粒RKF 10K

- 绿色金字塔体：德国R?sler磨损颗粒RKK 15P

- 清洁剂：德国R?sler清洁剂FC 120

- 测试样品应该是整个产品（比如，话机样品一定要包含按键面板和电池，而不是不完整的机壳）

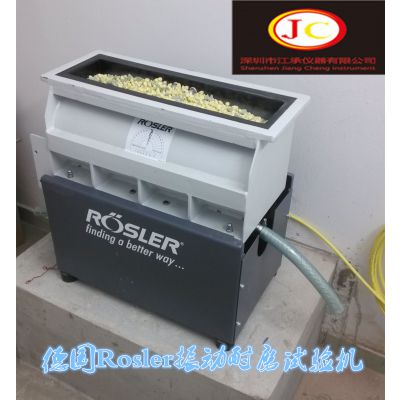

                                                   图1  测试设备和磨损颗粒

二．测试流程

测试机器的槽中要装满磨损颗粒，颗粒要混合3份的 RKF 10K（黄色圆锥体）和1份的 RKK 15P（绿色的金字塔体），总共约15升。注意，新的磨损颗粒在使用前，需要在机器上泡至少2升的水中运行 6小时以上，并且运行过程中每半个小时添加0.05升的水。

磨损颗粒最多只能使用50个小时，之后就应该被更换。

磨损颗粒在测试之前和整个测试过程中必须是湿润的。因此，在每次运行设备进行测试之前都应该在槽中加入1升的水。在加这1升水的同时，要加0.02升的R?sler清洁剂 FC120。在槽被湿润之后（也许是清洁剂被溶解之后），再把产品样品放进来。在磨损测试的过程中，每半个小时之后都需要再添加0.5升的水。

能同时放到槽型震动器中进行测试的产品数量。

- 小的附件（耳机或电池）  4-5个

- 小号手机（比如8310或8210）3个

- 中号手机（比如3310）    2个

- 大号手机（比如9210）    2个

- 大型产品    1个

三．测试细节

- 外观检查

- 在磨损测试结果的报告中，需要包括磨损介质的使用时间。磨损介质的正确使用时间的计算方法是：预测试时间（6小时）+本次测试之前已被使用过的时间

四．接受标准

- 除了键盘按钮之外，所有可见的机械部件都是2小时

- 键盘按钮要3小时

五. 附加信息

产品的耐磨性与采用的工艺有关。如果采用的工艺不能通过测试项目，那么就要确保样品的品质要足够的好。

一般工艺或设计的典型耐磨性：

- IMD表面，30~60分钟

- 喷印，30~60分钟

- 锐角（软性油漆等），1个小时

  操作步骤：

1.打开总电源开关;

2.在定数器上设定测试时间;

3.按下绿色开始/振动按钮起动振动机;

4.按下红色停止/振动按钮停止振动测试;

5.按下绿色开始/供油按钮起动供油（流量每分钟    升）

6.按下红色停止/供油按钮停止供油
