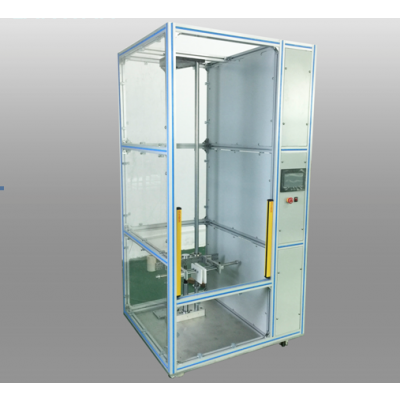

定向跌落试验机

1、产品应用：该设备用于评估产品在客户实际使用时意外跌落后对产品性能的影响，适用于

手机、PAD、电子书、电子辞典等小型电子产品作***方向或***位置的跌落测试。

2.2 原理说明：系统采用触摸屏与 PLC 通讯，控制伺服电机驱动跌落机构上的夹持夹具升降，

并配合脱钩装置和夹具的释放动作实现跌落测试。调整角度定位销可满足用户对产品棱、角、

面的跌落测试。

3、产品特点

3.1 双立柱直线轴承导向，伺服电机+同步带驱动升降，可任意设定测试高度，且定位准确

3.2 触摸屏+PLC 控制，可设置和显示测试高度和跌落次数等数据

3.3 铝型材外围框架和装有安全光幕，为操作者的安全提供了更可靠的保障；

3.4 气缸夹持机构，实现超出气缸吸附数倍的速度释放手机，***了跌落的精度；

3.5 跌落板多种材质可供选择，满足不同用户需求；

3.6 该设备采用电磁铁吸附，比其他厂家插销或气缸固定方式更流畅

4、主要功能

4.1 定向跌落测试

4.2 自由跌落测试

4.3 自动和手动功能

4.4 基准高度补偿功能

4.5 跌落高度、落地末速度、测试次数可设定

4.6 延时释放和传感器检测释放选择功能

4.7 数据测算功能，自动计算加速度、落地末速度、试验时间等；

4.8 安全保护功能（操作人员肢体进入设备内部，设备不启动，保护操作者安全）

5、技术参数

5.1 跌落高度:可在 400-1800mm 范围内设定，位移精度为±0.5mm

5.2 跌落角度：可跌落样品的 2 个大面、4 个小面和 4 个角

5.3 相关标准：产品依据华为相关企业测试标准

5.4 夹具夹持宽度：160mm

5.5 测试数据：跌落高度、加速度、末速度、试验时间、测试次数等

5.6 测试样品重量：允许 1000g

5.7 跌落面尺寸：350*350*50mm

5.8 跌落面材质：大理石/水泥板（可按需定制）

5.9 跌落面粗糙度：大理石板和水泥板的粗糙度值分别为 0.59μm 和 1.29μm（参考数据）

5.10 驱动方式：伺服电机+同步齿形带

5.11 控制方式：触摸屏+PLC

5.12 气源要求：不低于 0.6MPa 洁净的压缩空气

5.13 电源要求：AC220V±10％ 50Hz

5.14 设备功率：400W

5.15 外形尺寸：900*900*2400mm

5.16 设备重量：270Kg

6、工作环境和存储环境要求

6.1 工作温度和湿度：温度 18℃～30℃，湿度 40%～60% (非冷凝)

6.2 存储温度和湿度：温度-10℃～60℃，湿度 40%～60% (非冷凝)

7、基本配置

序 号 名 称 数 量 供 应 商 备 注

1 PLC 1 Panasonic

2 伺服电机 1 Panasonic

3 触摸屏 1 Panasonic

4 传感器 2 Omron

5 气缸 2 SMC

6 电磁阀 2 SMC

7 安全光幕 1 SUNX

8 直线导轨 1 Hiwin

9 铝型材 30 OYU

10 大理石板 1 LANWAN

软件画面：
